开始使用

更新: 11/23/2025 字数: 0 字时长: 0 分钟

快速开始

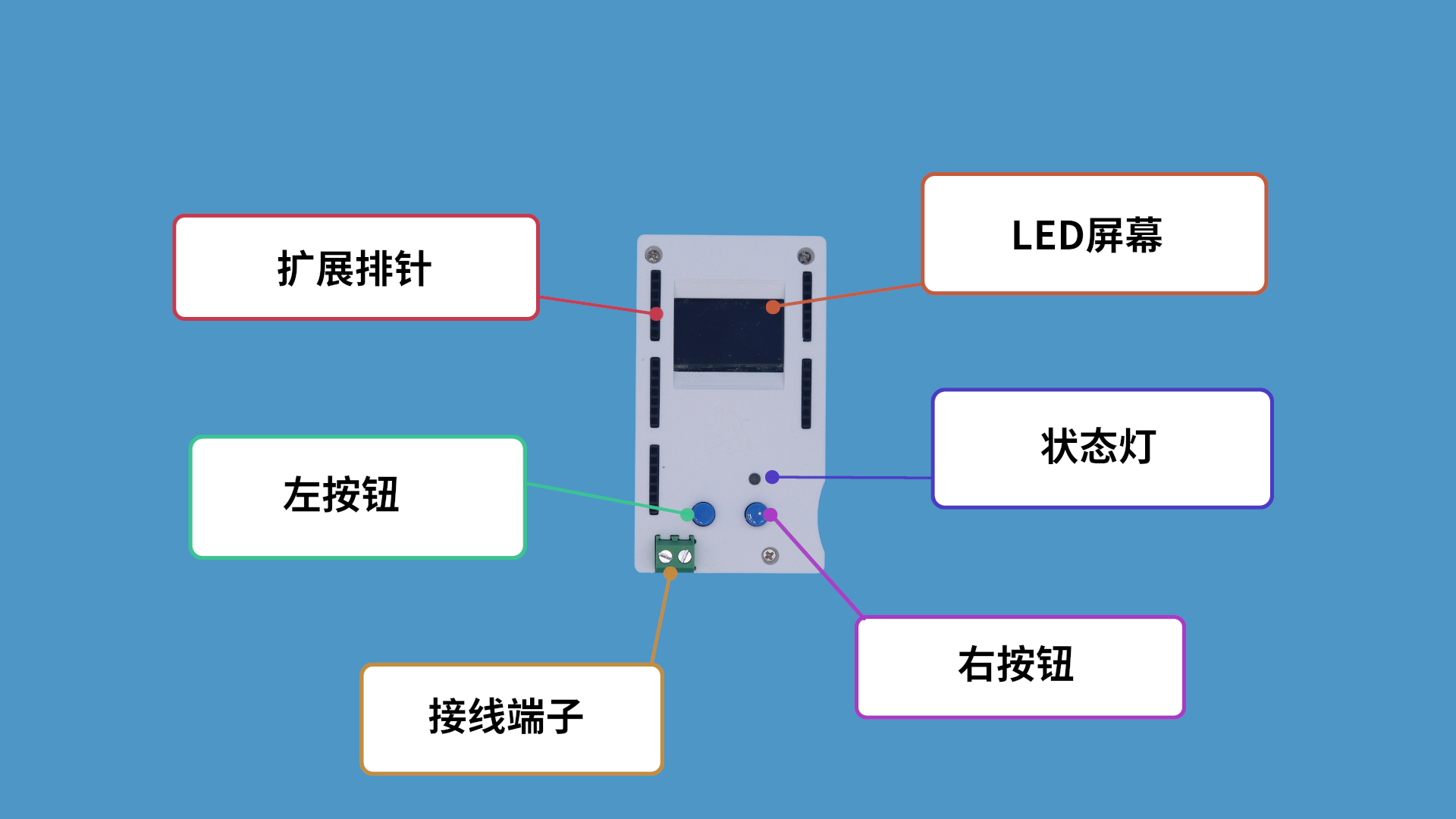

功能	描述
扩展排针	共5组，连接外设插板的主要通道
接线端子	通过端子向外设提供高于5V的电源，在配置页面可选最高至20V的输出电压
LED屏幕	状态显示屏幕
左按钮	用户可控制的按钮
右按钮	用户可控制的按钮
状态灯	用户可控制的LED灯

提示

如果用户需要在接线端子输出高于5V的电压，请确保使用的电源支持USB TypeC PD协议。

PD协议支持5V，9V，12V，15V和20V，请通过创意盒控制台的配置页面选择电压，然后重启平台使其生效。

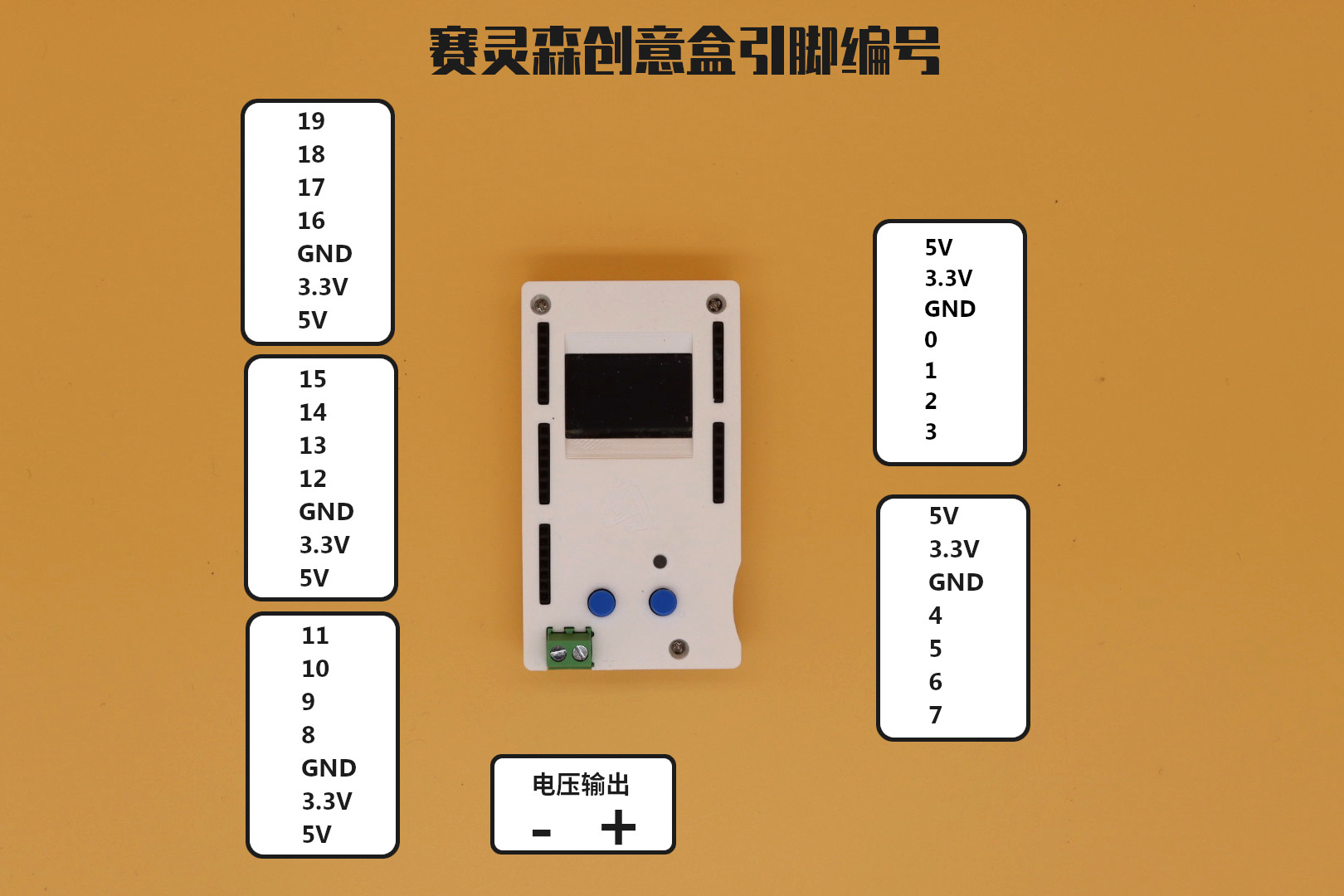

引脚	描述
引脚0-19	共20个信号引脚，每个引脚都可以通过API单独控制。3.3V电平，每个引脚最大提供40mA电流。
5V	每组排针有一个5V电源引脚，最大提供3A电流。
3.3V	每组排针有一个3.3V电源引脚，最大提供1A电流。
GND	每组排针有一个接地引脚
绿色接线端子	提供高于5V的电源，可以选择5V/9V/12V/15V/20V的任一电源，最大提供100W功率。
其他功能	控制创意盒绿色的状态灯和左右两个按钮，请参考下面的API文档页面。

提示

每组排针有七个引脚，前三个引脚分别是5V，3.3V和地，其余四个引脚具有编号，可通过API控制。请在使用和操作时注意引脚的编号。

提示

创意盒外壳的两侧也印有引脚信息，帮助用户得到正确的引脚编号。

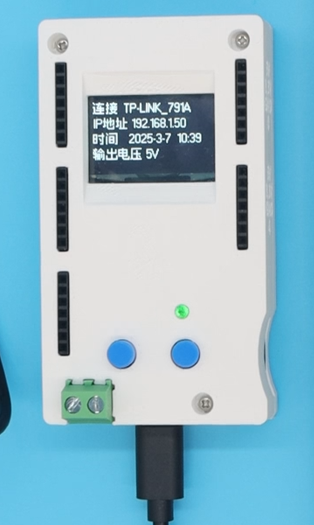

行数	描述
1	在连接模式下，此字段显示所连接路由器的名称；在热点模式下，则显示热点路由器的名称。
2	IP地址，可在浏览器输入该IP地址访问创意盒的控制台。
3	当前时间信息。
4	接线端子输出电压值。

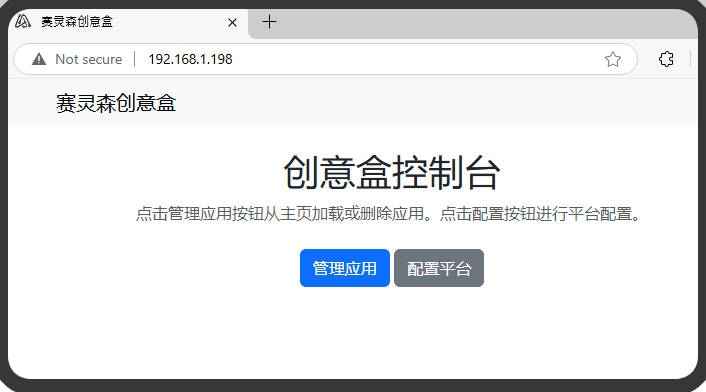

当手机，电脑等设备和平台连接在一个网络时，用户可以通过浏览器访问平台控制台，然后加载各种外设应用。

请在浏览器的地址栏输入平台的IP地址，IP地址显示在LED屏幕上。

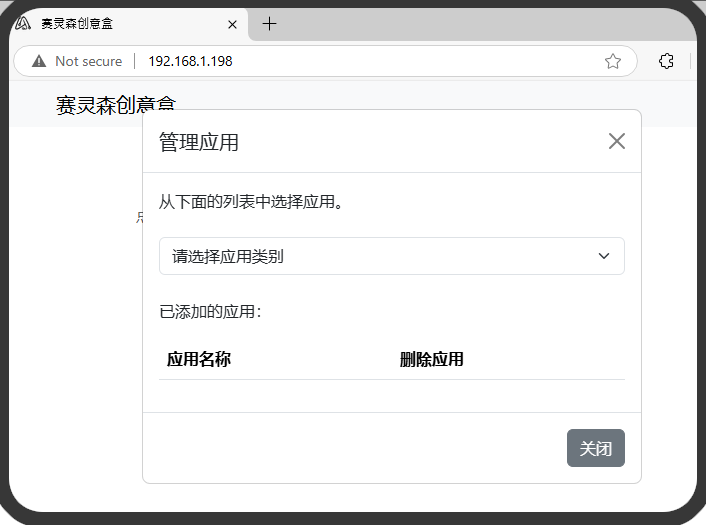

点击管理应用按钮来加载或删除应用。点击配置平台按钮来修改平台的配置信息。

管理应用	配置平台

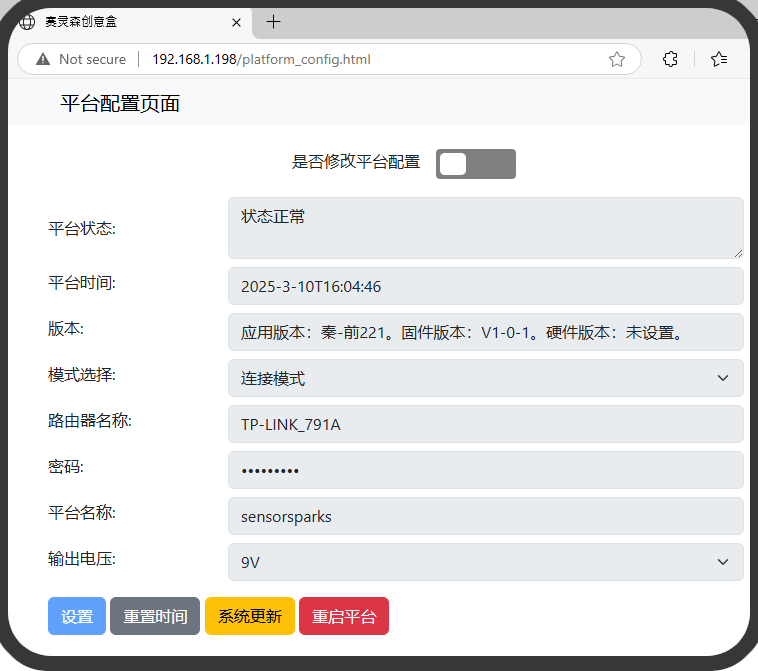

选择应用的类别和具体的应用，即可将应用加载至控制台。	通过配置平台页面，可以修改路由器的连接设置，改变接线端子的输出电压，和同步时间，平台系统更新或是远程重启平台。
