继电器是一种电磁开关,它们使用低功率信号来控制一个更高功率的电路。这种设计有效地隔离了低功率信号和更高功率电路,保护操作员免受伤害,防止设备损坏。
另外,常见的微控制器的工作电压较低。如果想用这些低电压的微控制器控制高电压和高电流的设备,例如灯、风扇、灯具或其他电器设备,则需要借助继电器模块来实现。
准备
警告
改应用涉及控制市电(220伏),请确保当您给平台和继电器上电时,佩戴绝缘手套,避免触电。
未成年人请在家长陪同下进行该实验。
硬件
硬件 | 说明 | 图片 |
---|---|---|
创意盒平台 | ![]() | |

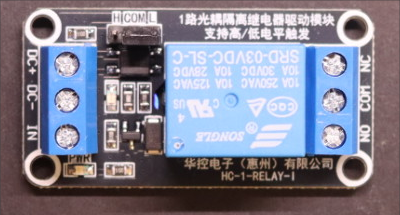

继电器模块 | 淘宝购买链接,选择一路3.3VDC | ![]() |

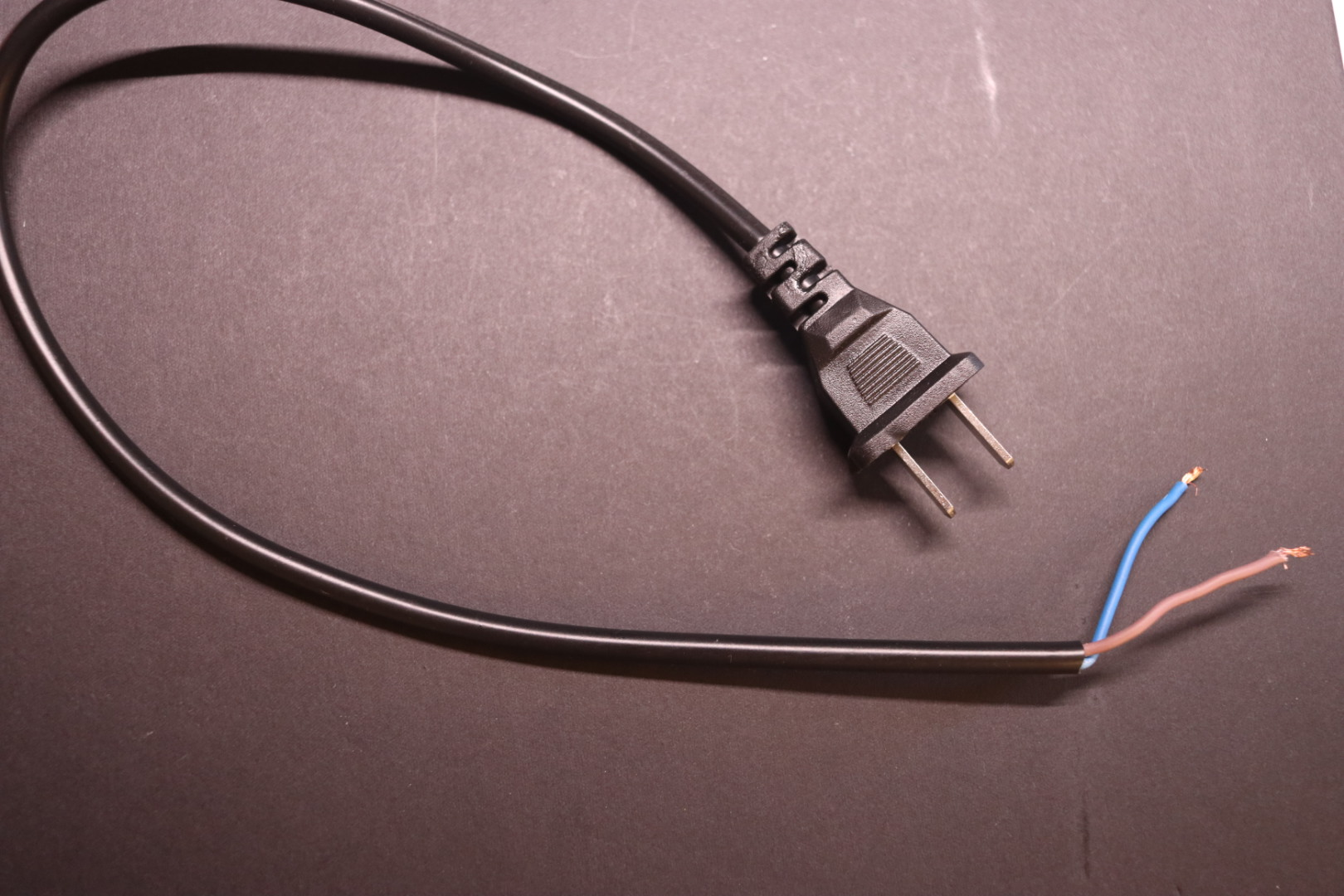

两芯电源线 | 淘宝购买链接 | ![]() |

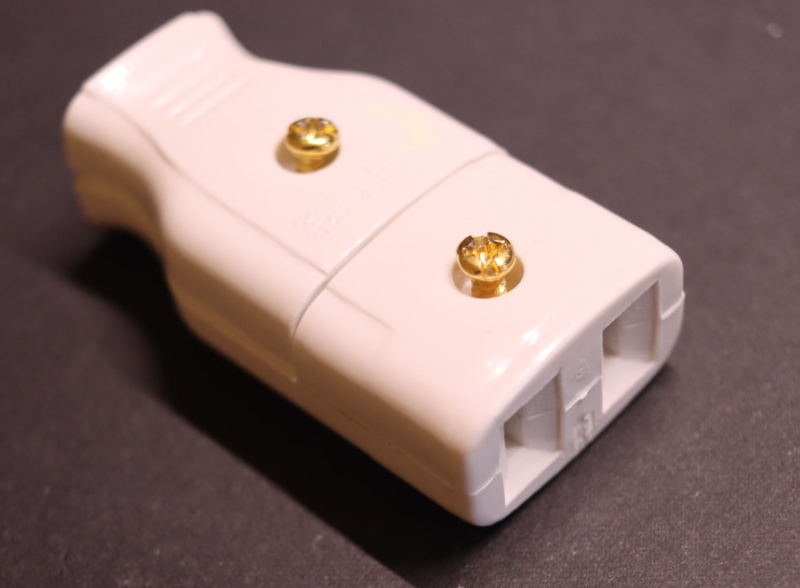

母头插座 | 淘宝购买链接 | ![]() |

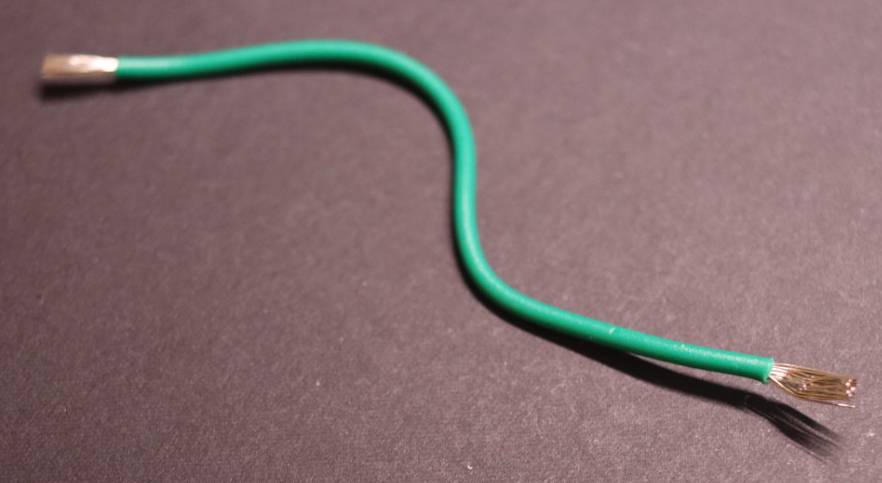

硅胶电线 | 淘宝购买链接,请选择14AWG以下的电线。 | ![]() |
杜邦线 | 淘宝购买链接,请选择公对公类型 |
工具 | 说明 | 图片 |
---|---|---|
剥线钳 | 淘宝购买链接 | |
螺丝刀套装 | 淘宝购买链接 | |
防水盒子 | 为了安全,您可以把元器件放进盒子里使用,淘宝购买链接 |
软件
软件 | 链接 | 说明 |
---|---|---|
电源控制器应用 | 链接 | 官方前端应用,可直接通过控制台加载和使用。 |
连接

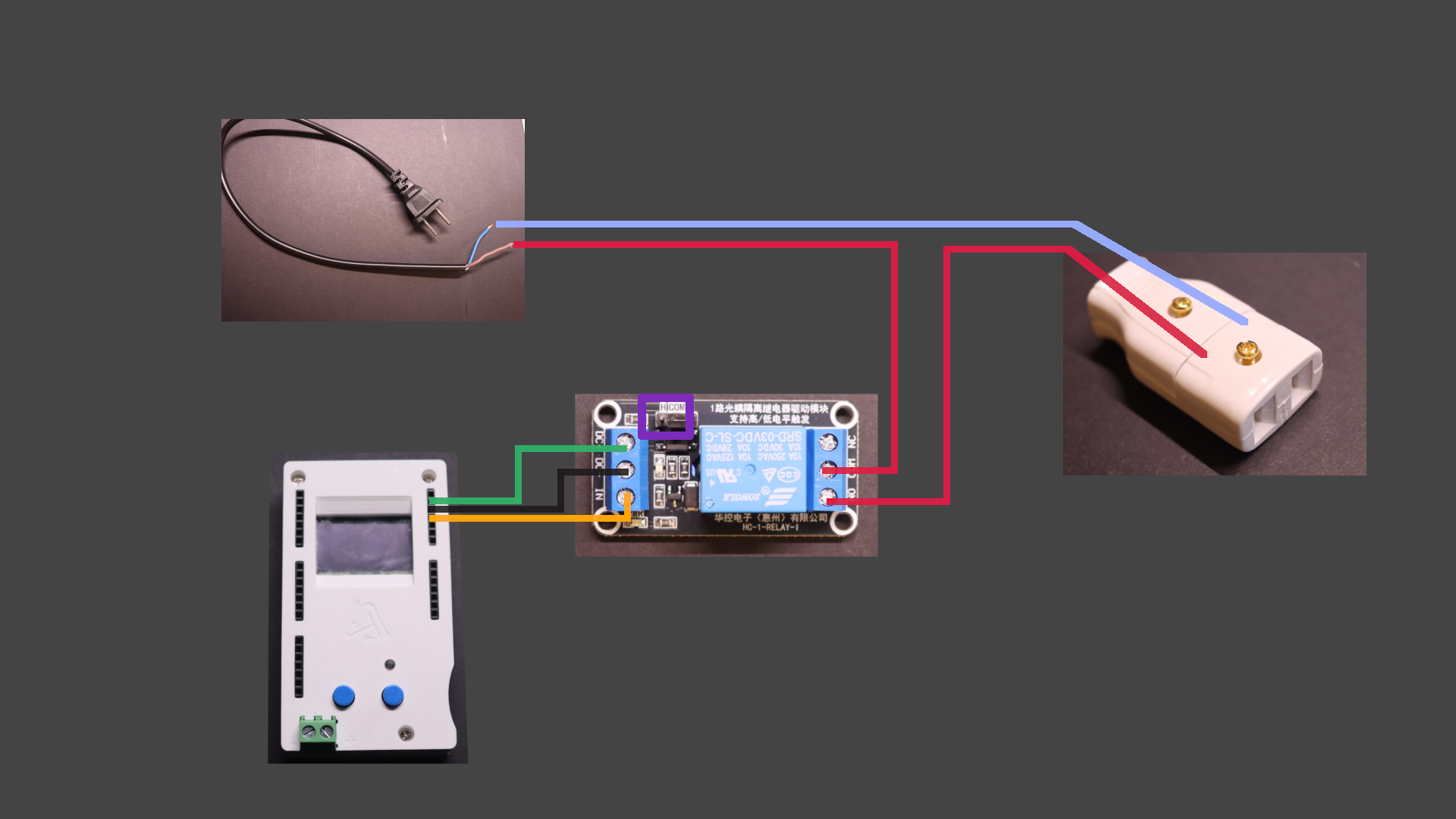

连接 |
---|
▀ 电源线的蓝线和母头插座的一端连接。 |
▀ 电源线的红线和继电器模块的COM端口连接,继电器的NO端口和母头插座的另外一端连接。 |
▀ 继电器的跳线帽调整至H和COM。平台高低平时触发,即打开继电器。 |
▀ 平台的3.3V电源和继电器模块的DC+端口连接。 |
▀ 平台的地和继电器模块的DC-端口连接。 |
▀ 平台的的任意信号端口和继电器模块的IN端口衔接,上图是平台引脚0。 |

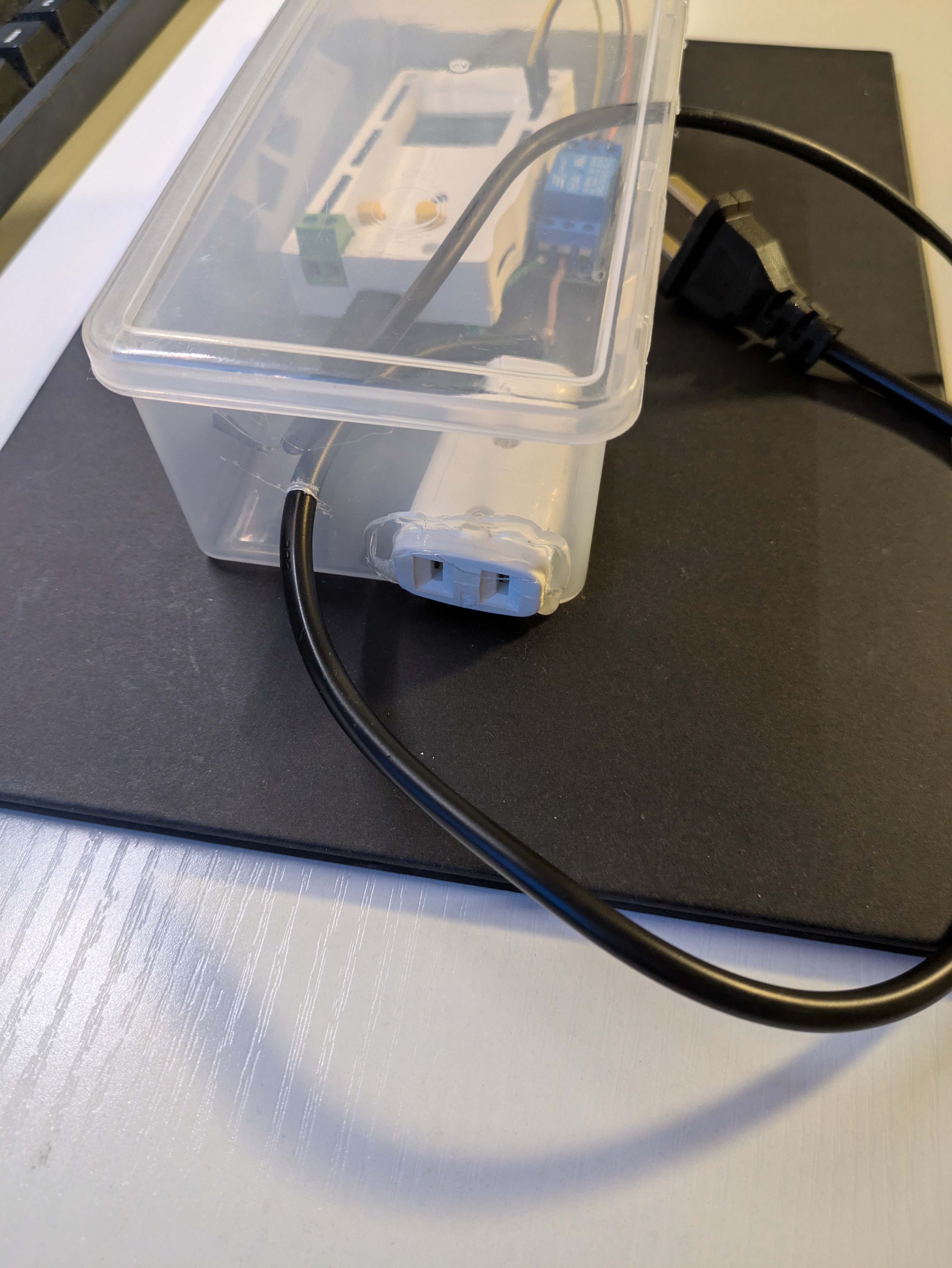

为了安全,建议您将连接好的电路放在盒子中,如下图

使用
将黑色硅胶电线和家里的插座连接,母头插座和家里的用电器连接,比如电灯,或是风扇等。并将用电器的开关打开。 打开创意盒控制台,加载电源类应用中的电源控制器应用。进入该应用,选择继电器IN端口和平台连接的引脚编号。点击打开按钮则继电器打开,电灯点亮。点击关闭,则电灯关闭。利用该应用,您可以远程控制家里的用电器。

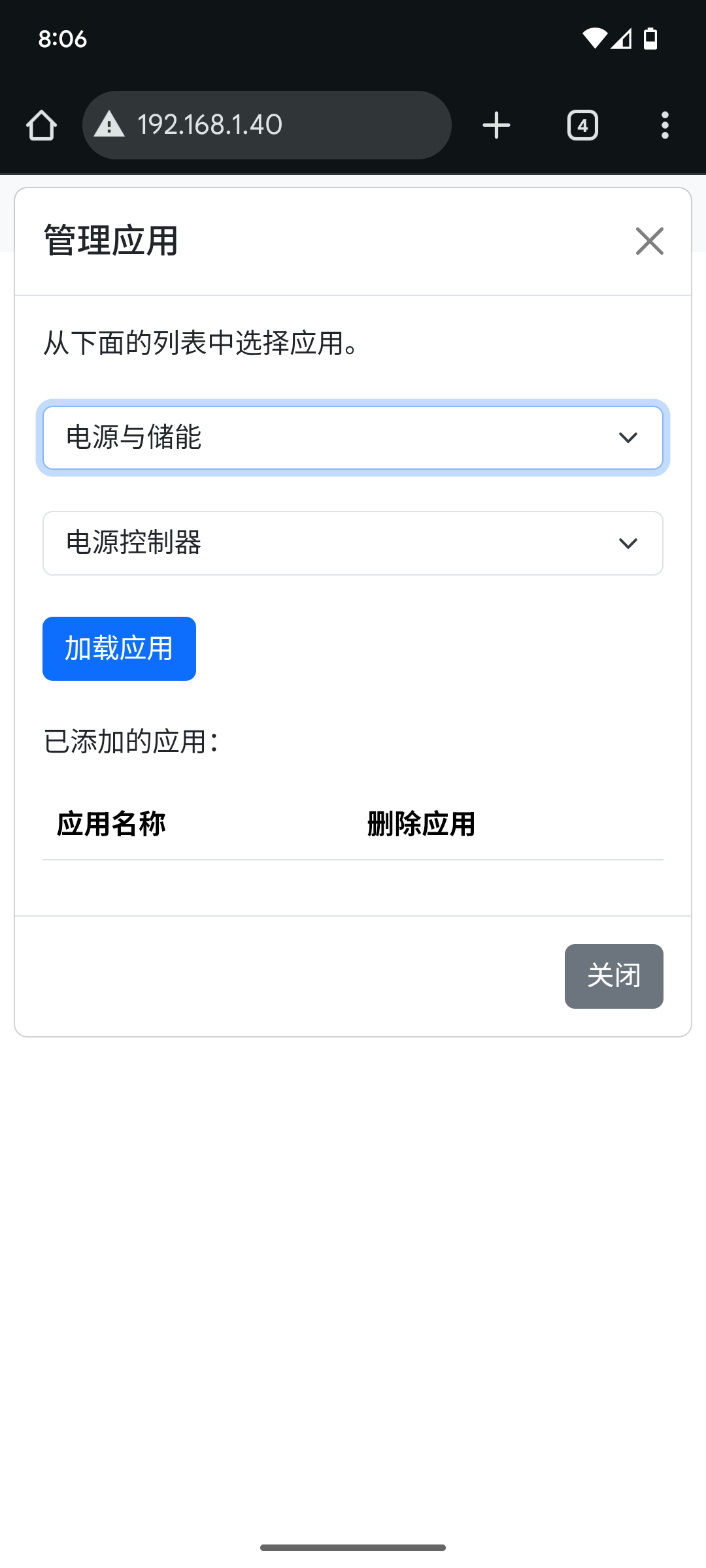

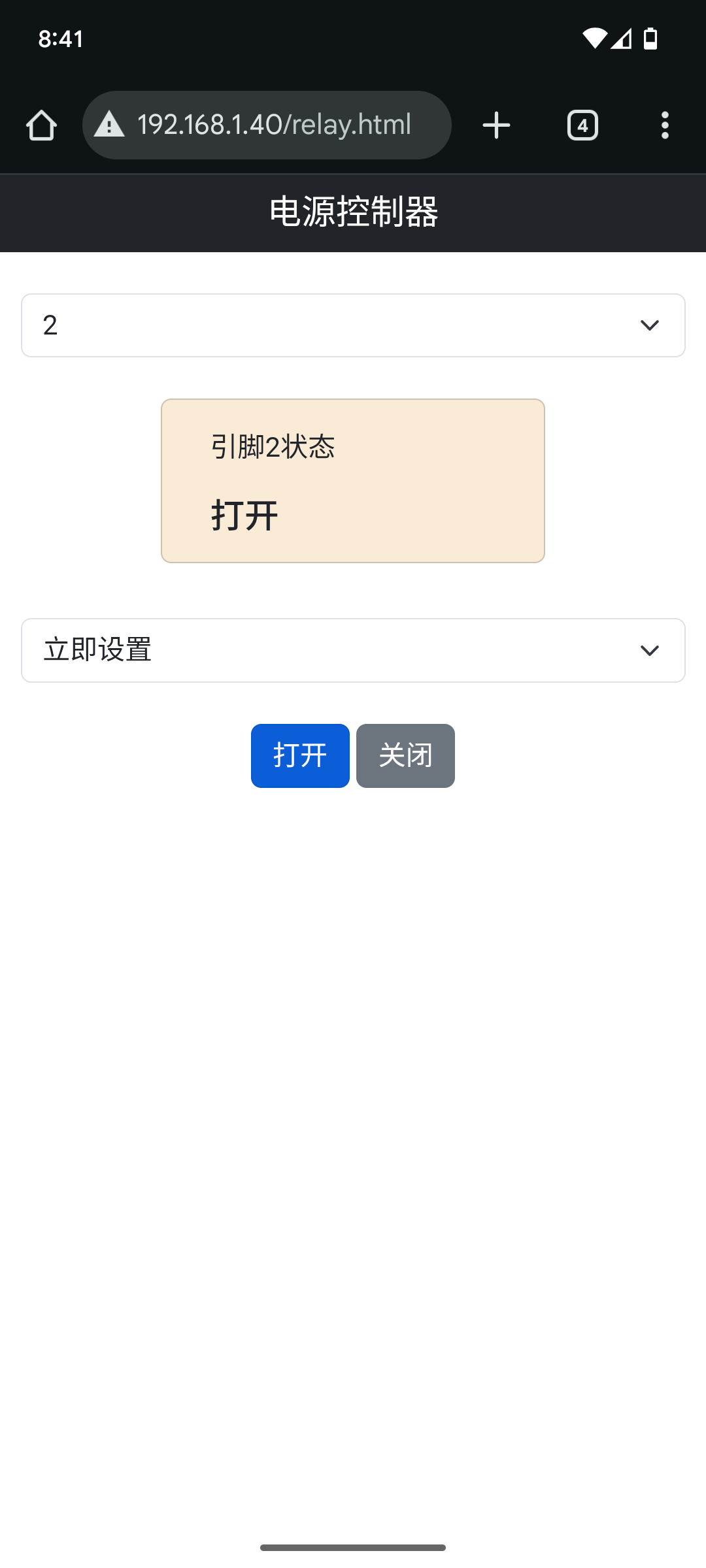

创意盒控制台 | 加载应用 | 选择继电器IN端口与创意盒连接的引脚 | 点击打开 |
---|---|---|---|
![]() | ![]() | ![]() | ![]() |
原理
继电器的核心是电磁铁,它其实是一根导线线圈,当电流通过时变成临时磁铁。继电器可以被看作是一种电动杠杆,可以通过一个相对较小的电流触发,然后产生更大的电流,以此来打开另一个设备。

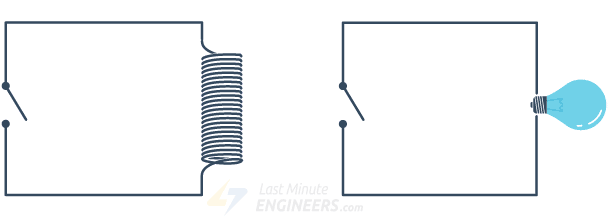

最初,两个电路都是开放的,没有电流流过它们。当第一个电路中的开关闭合后,产生一个小电流,电磁铁被激发,产生一个围绕它的磁场。激发的电磁铁吸引第二电路的触点,闭合开关并允许大电流流过,从而点亮灯泡。
当第一个电路中的电流停止流动时,第二个电路中的触点返回到原始位置,开关被打开。
引脚分布

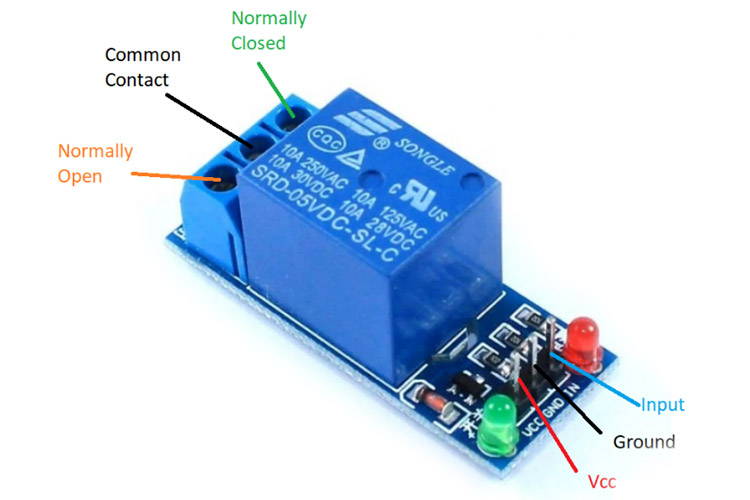

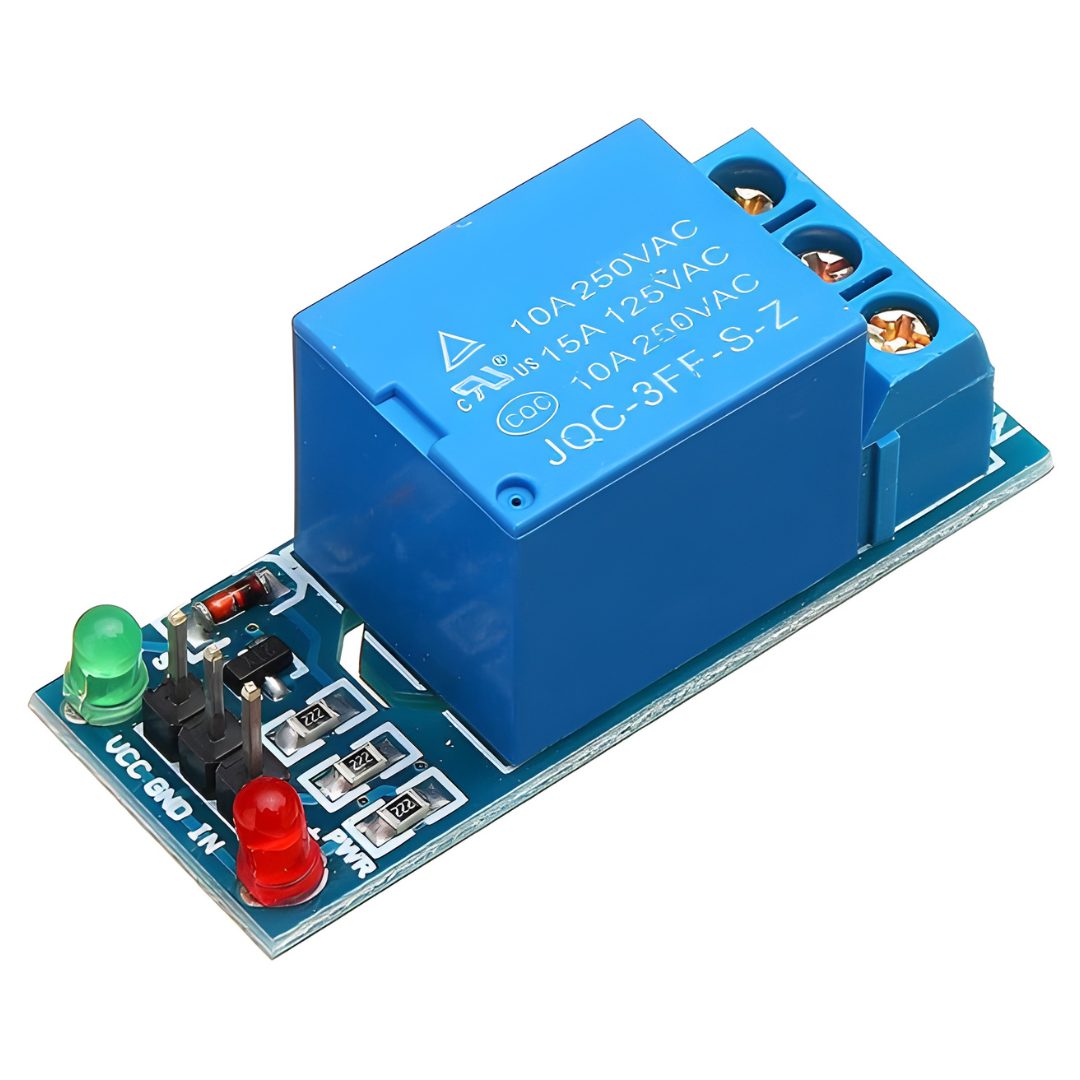

下图是一个典型的单通道继电器模块,其中三个是高电压端子(NC、COM和NO),连接到被控制的设备。

具体的引脚说明如下:
引脚编号 | 引脚名称 | 描述 |
---|---|---|
1 | 继电器触发(input) | 输入信号以激活继电器 |
2 | 地(Ground) | 0V 参考电压 |
3 | VCC | 供电电压 |
4 | 常开(Normally Open) | 继电器的常开端子 |
5 | 公共(Common Contact) | 继电器的公共端子 |
6 | 常闭(Normally Closed) | 继电器的常闭端子 |

通常情况下(初始位置),COM端子连接到NC端子,而NO端子是开放的。
当电流流经线圈时,电磁铁被激发,导致开关的内部触点移动。然后,COM连接到NO端子,与NC端子断开连接。
当电流停止流经线圈时,内部触点返回到其初始位置,重新连接NC端子到COM,并重新打开NO端子。
换句话说,继电器的工作原理类似于单刀双掷开关(SPDT)。而高电压的设备连接在COM端子和NC端子之间,还是COM端子和NO端子之间,取决于设备是否应该保持通常开启或关闭的状态。
