照相机

更新: 11/23/2025 字数: 0 字 时长: 0 分钟

准备

硬件

硬件	说明	图片
创意盒平台
平台照相机适配板	第三方照相机模块通过适配版和平台连接
微雪OV5640照相机模块	淘宝链接

软件

软件	说明
照相机应用	官方前端应用，可直接通过控制台加载和使用。

引脚说明

相对于其他外设模块，照相机模块的引脚较多，所以我们提供了照相机适配板，将照相机模块先和适配板连接，然后再将适配板和平台连接。照相机模块通常使用DVP接口或MIPI CSI接口，MIPI CSI为高速接口，对软硬件要求更高，平台只支持DVP接口。下面我们简单地说一下DVP接口各个引脚的作用。

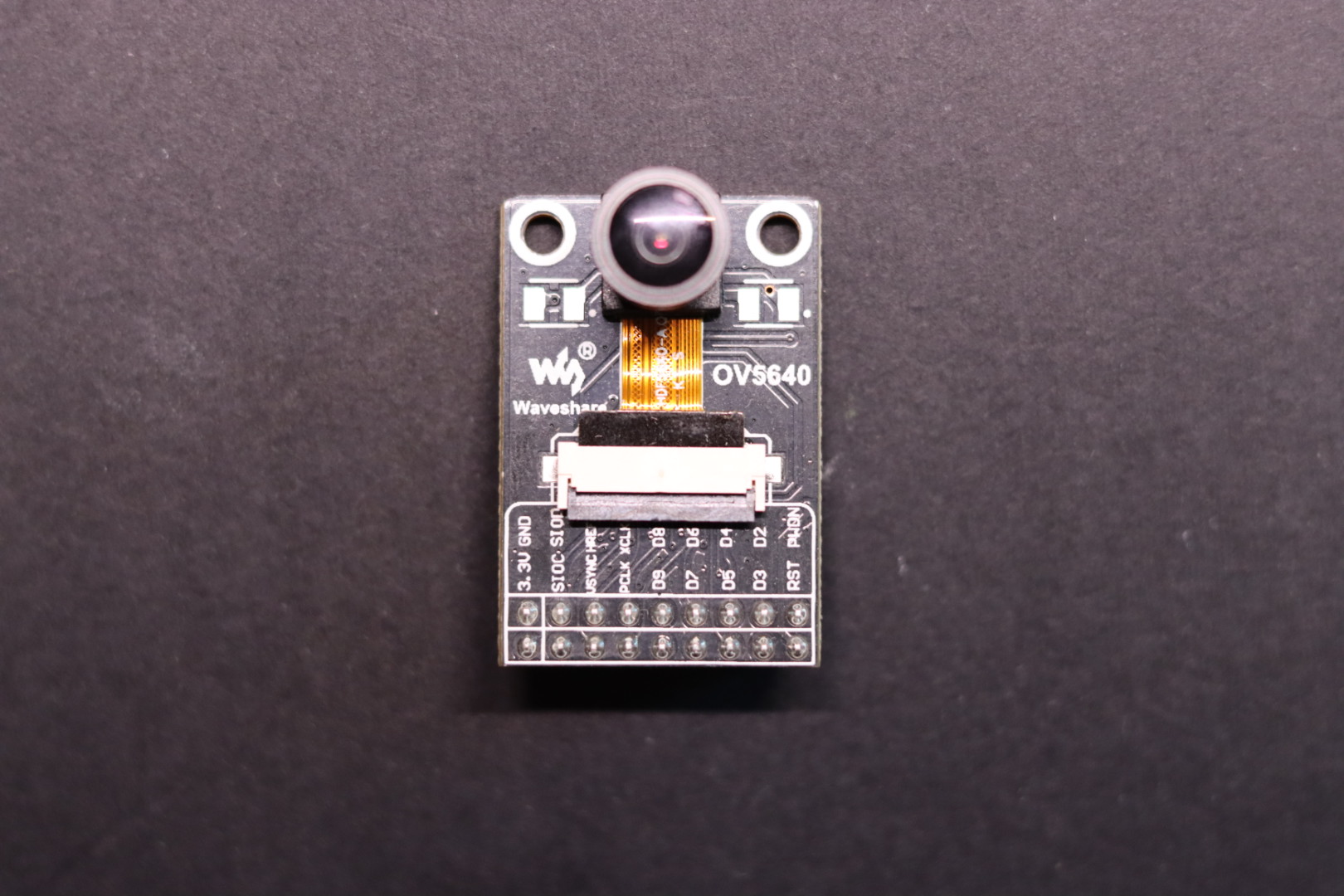

OV5640照相机模块
3.3V, GND为供电引脚
SCL和SDA为I2C接口，用于传输照相机的配置，比如图片尺寸，亮度等信息
D2-D9用于并行传输图片数据
VSYNC：垂直同步信号，在捕捉视频数据时，用于表示帧同步信号
HREF：行同步信号，在数据中表示换行信息。
XCLK：主时钟信号，用来为摄像头传感器提供时钟，有些照相机模块有外置时钟电路，则不需要平台提供XCLK主时钟。
PCLK：像素时钟，用来同步每一个像素数据信号。
PWON：供电使能信号。
FLASH：闪光灯控制信号。
RESET：重置信号。

适配板说明

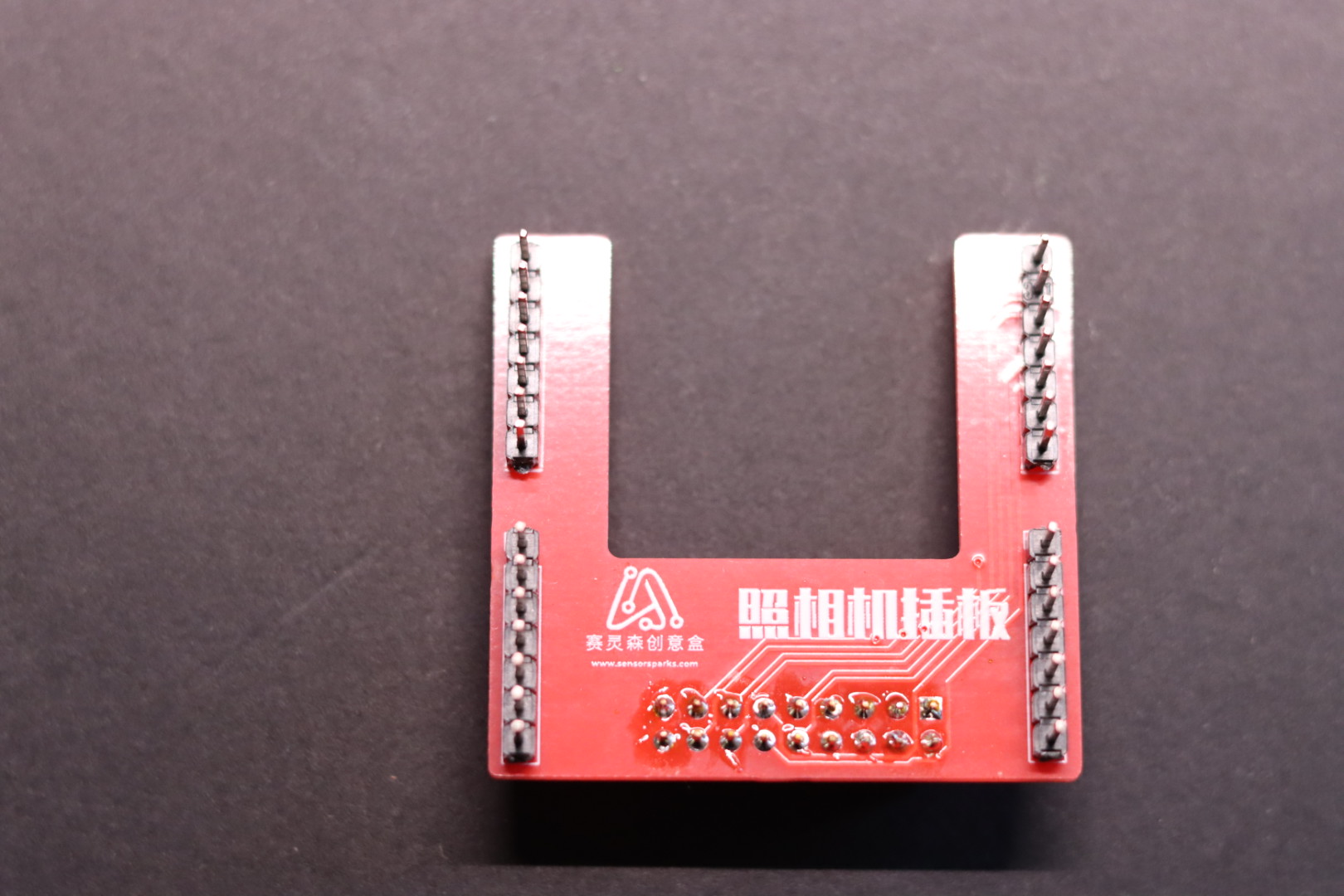

适配板	照相机连接适配板

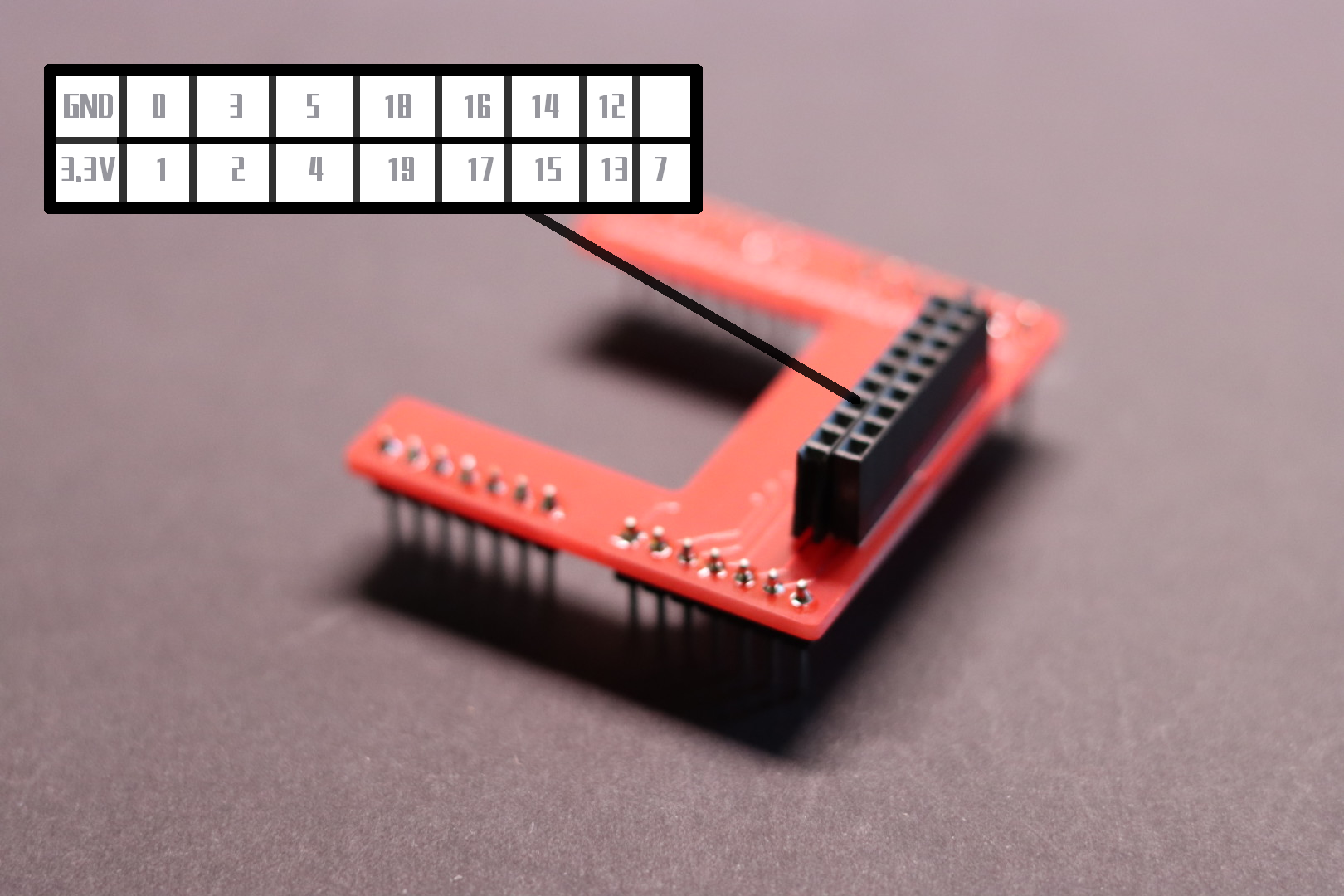

第一张照片中的数字代表平台的引脚编号。比如第一排从左至右分别和地(GND)，平台引脚0，平台引脚3，平台引脚5连接。以此类推之后的连接和第二排的连接。

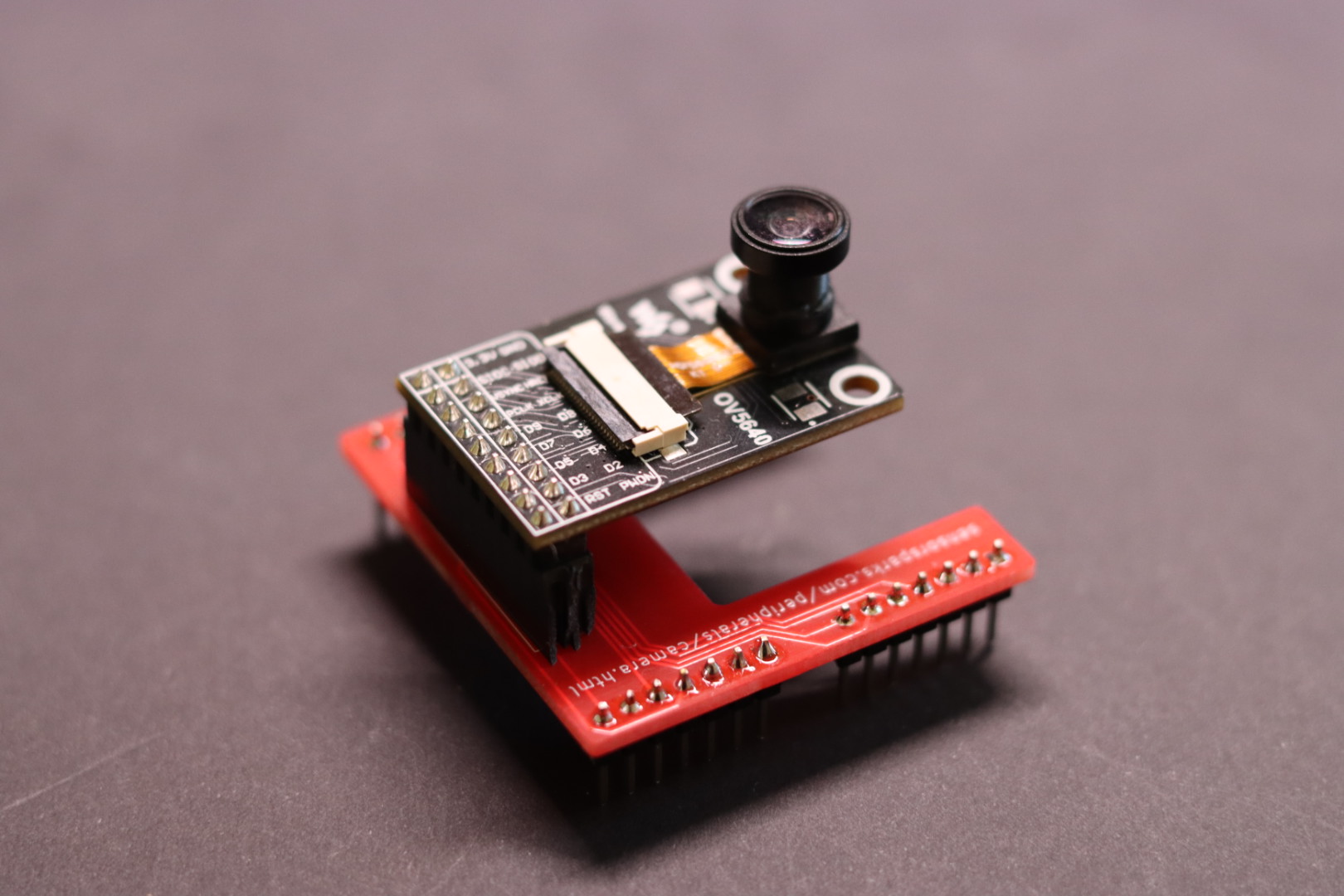

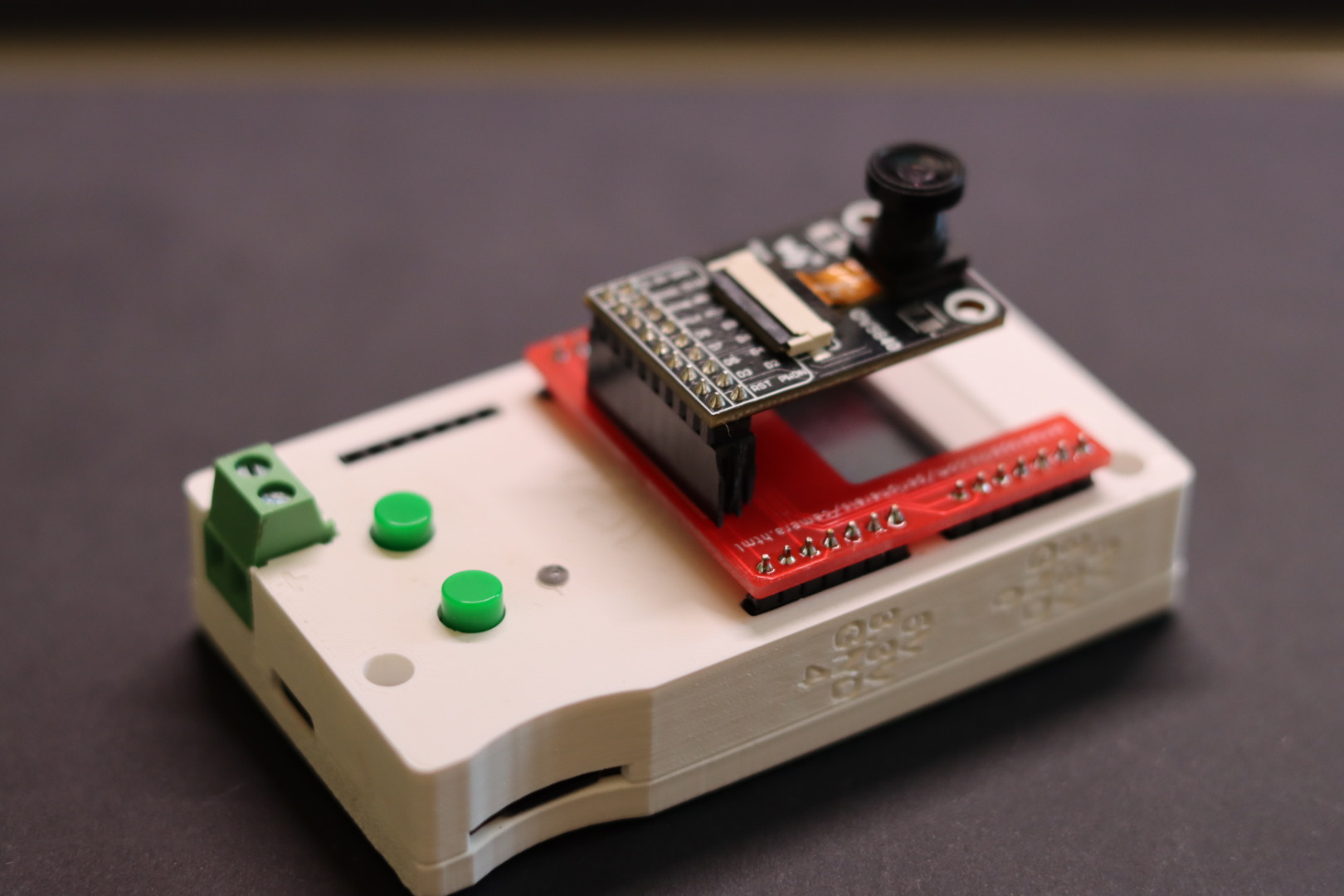

将照相机直接插到适配板子2x9排针上。

连接

连接
照相机的SDA信号和平台引脚0连接
照相机的SCL信号和平台引脚1连接
照相机的XCLK号和平台引脚5连接
照相机的PCLK信号和平台引脚4连接
照相机的VSYNC信号和平台引脚2连接
照相机的HREF信号和平台引脚3连接
照相机的D2-D9信号和平台引脚12-19连接

使用

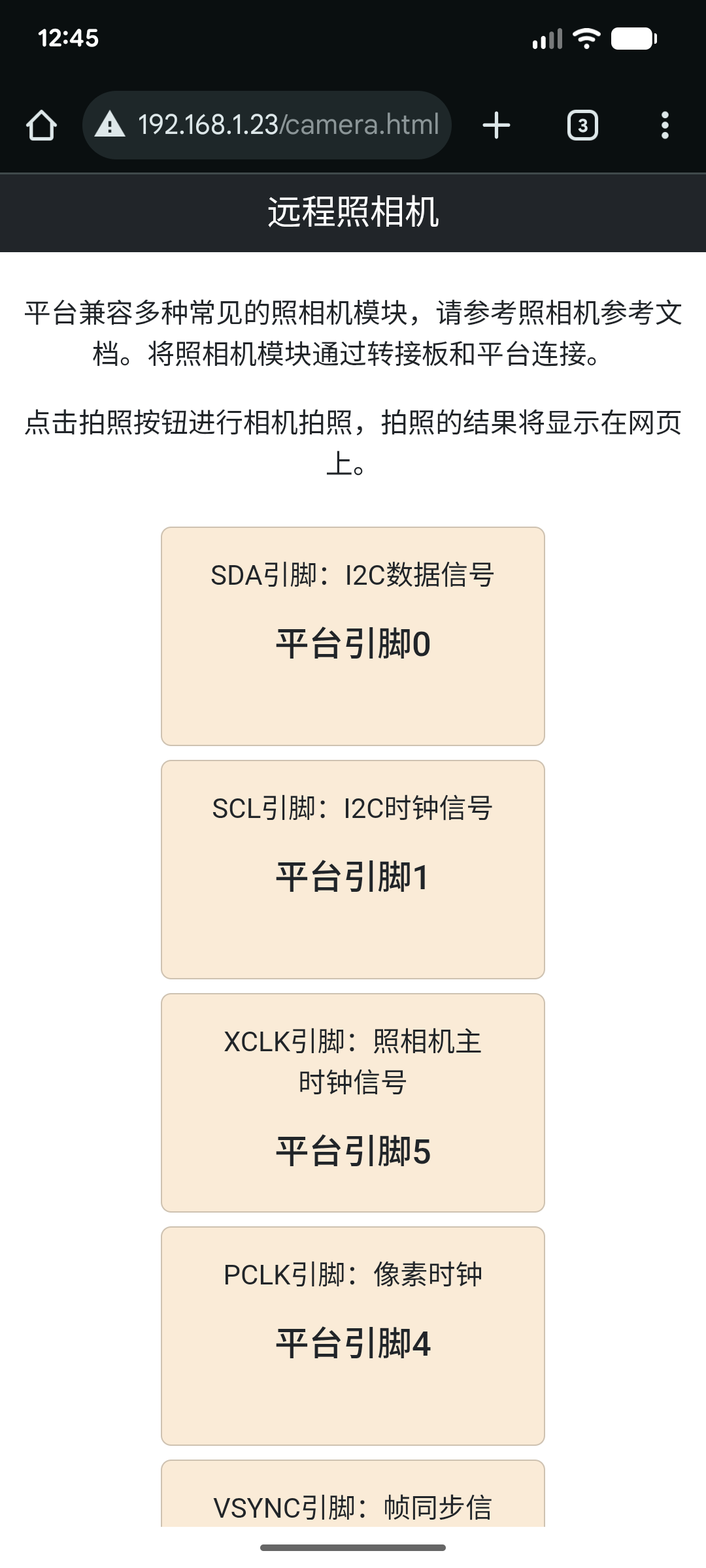

打开创意盒控制台，并加载图像和声音类中的远程照相机应用。进入该应用，网页会显示出平台和照相机模块连接的引脚。

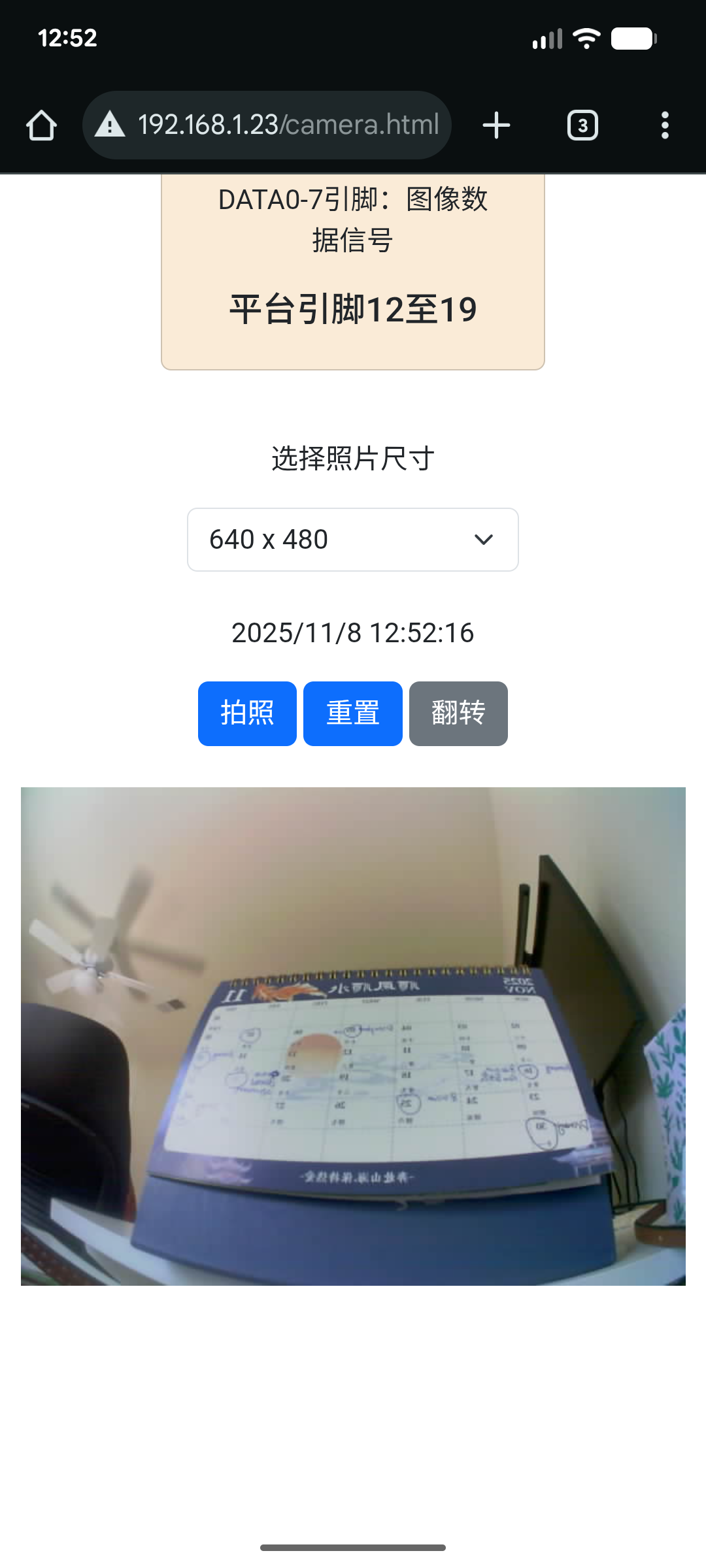

选择所需的尺寸并点击拍照按钮进行照相。照片会显示在网页上。

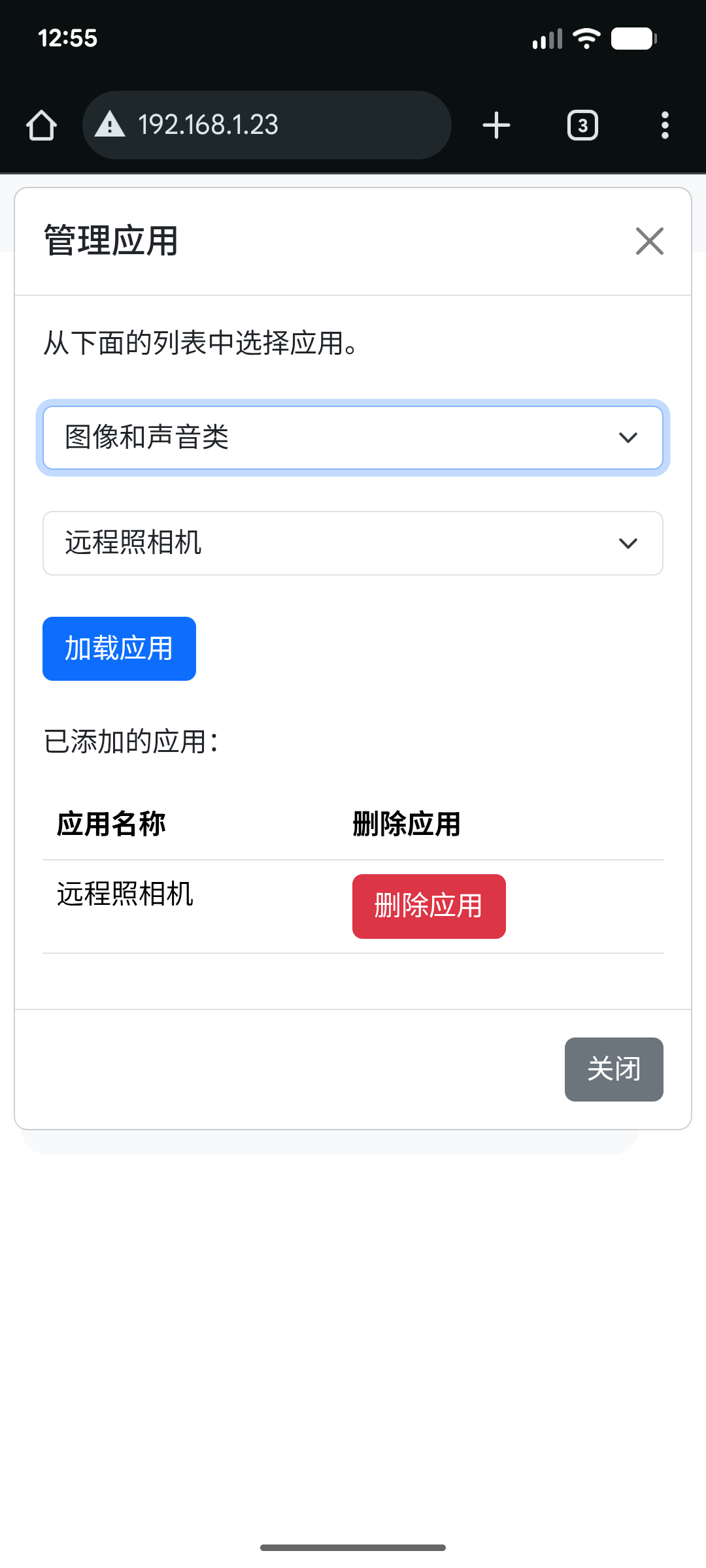

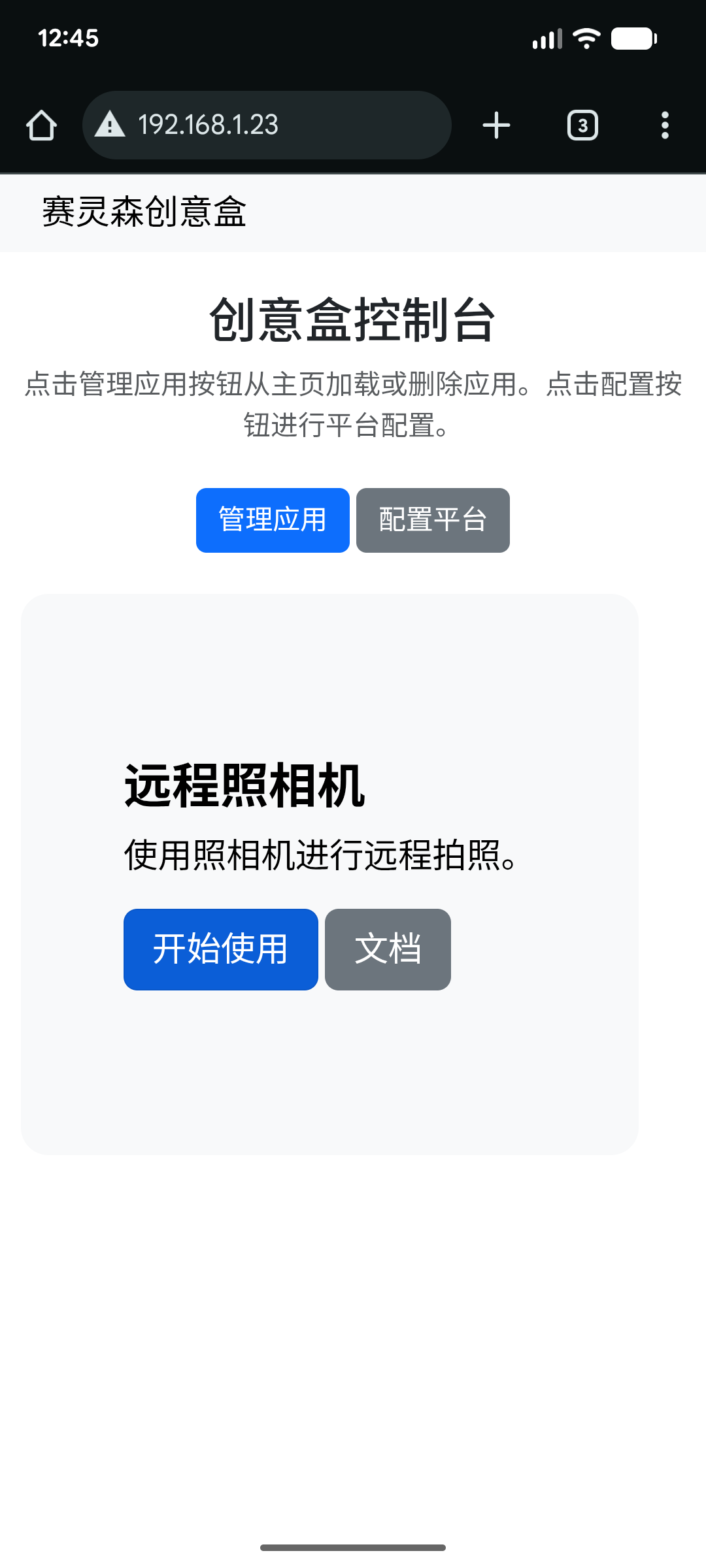

创意盒控制台	加载应用	进入应用	点击照相按钮进行拍照
